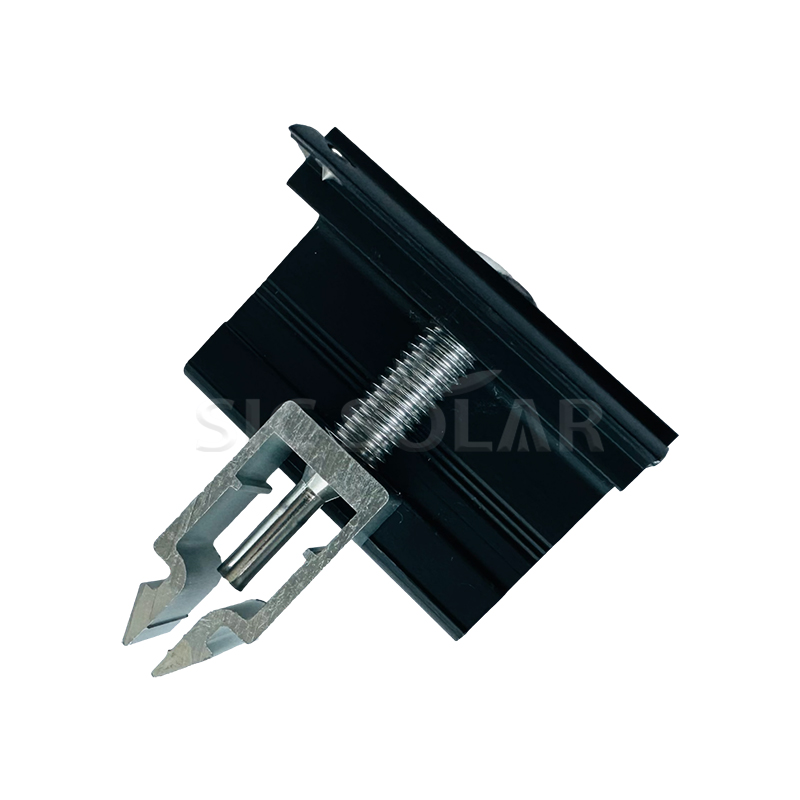

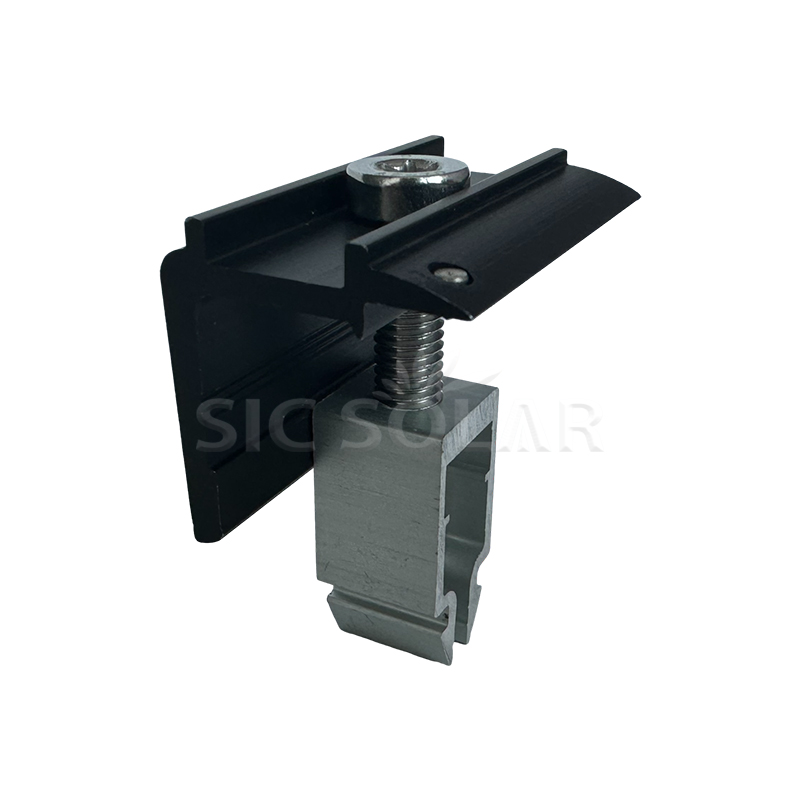

Gyors rögzítésű szolár végbilincs

A Quick Mount Solar End Clamp egy napelemsor végére van felszerelve, hogy a modul külső szélét biztonságosan a rögzítősínhez rögzítse. Szilárd kapcsolatot biztosít a panelkeret és a szerelési szerkezet között, miközben a telepítési folyamatot egyszerűvé teszi. A bilincs a szerelőket szem előtt tartva készült, így könnyen pozícionálható és a helyszínen rögzíthető.

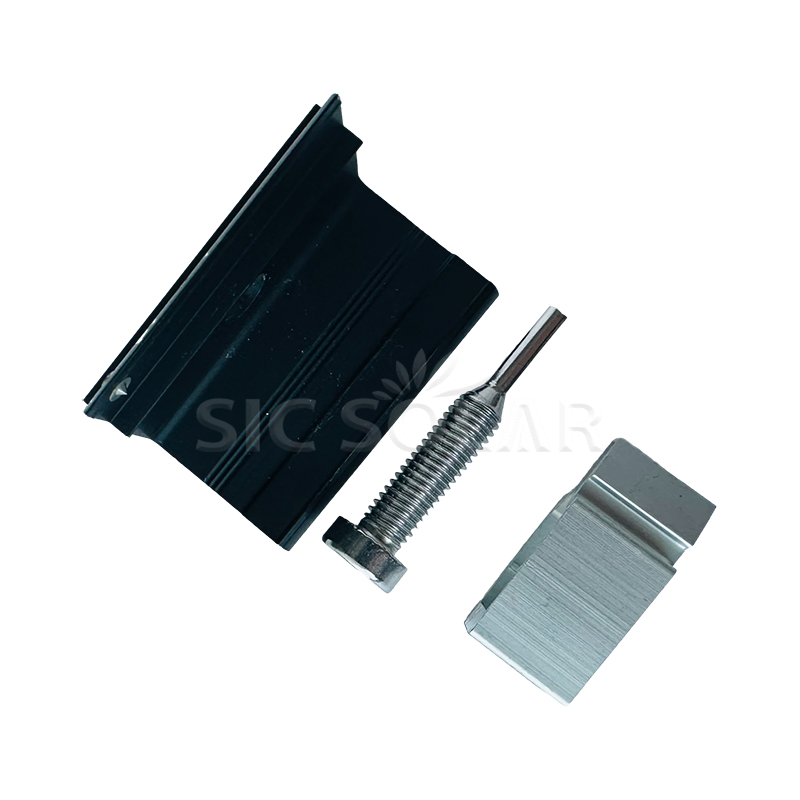

Alkatrészek

Paraméter (specifikáció)

Telepítési lépések

• Készítse elő a rögzítősíneket: Szerelje fel a síneket a projekt elrendezésének megfelelően. A panelek elhelyezése előtt ellenőrizze a sínek igazítását, távolságát és rögzítési pontjait.
• A napelem elhelyezése: Helyezze a modult a rögzítősínekre, és állítsa be a kívánt pozícióba.
• Helyezze el a végbilincset: Helyezze a gyorsrögzítő végbilincset a napelem keretének külső széléhez.
• Csatlakoztassa a bilincset: Helyezze be a megfelelő rögzítőt a rögzítősínbe, és csatlakoztassa a végbilincshez.
• Állítsa be a bilincset: Ellenőrizze, hogy a bilincs megfelelően illeszkedik-e a panel keretéhez, és a modul gyártója által megadott szorítási területen belül van-e.
• Húzza meg a rögzítőelemet: Húzza meg a csavart vagy anyát az ajánlott nyomatékkal. Kerülje a túlfeszítést.
• Végezze el az utolsó ellenőrzést: Győződjön meg arról, hogy a panel megfelelően van beállítva, és hogy a bilincs szilárdan, egyenletesen érintkezik a kerettel, mielőtt a következő modulra lépne.

Telepítési és karbantartási óvintézkedések

• Ellenőrizze a kompatibilitást: Telepítés előtt ellenőrizze a panelkeret méreteit, a keret magasságát, a sín típusát és a végbilincs specifikációit.
• Kövesse az ajánlott rögzítési zónát: A bilincseket csak a szolármodul gyártója által meghatározott területen szabad felszerelni. A helytelen elhelyezés befolyásolhatja a modul teljesítményét, biztonságát vagy a garanciális követelményeket.
• Használja a megfelelő nyomatékot: Mindig az ajánlott meghúzási nyomatékot használja. A túl nagy erő károsíthatja a panel keretét vagy a rögzítőelemeket, míg az elégtelen nyomaték a csatlakozás meglazulásához vezethet.
• Biztosítsa az egyenletes érintkezést: A bilincsnek simán és szilárdan a panel keretéhez kell feküdnie. Kerülje a ferde telepítést, a látható réseket vagy az egyenetlen érintkezést.
• Ellenőrizze a panel igazítását: Igazítsa be a paneleket, mielőtt teljesen meghúzná a végbilincseket. Ez megkönnyíti a rendezett és következetes panelelrendezés fenntartását.
• Óvatosan kezelje az alkatrészeket: Kerülje a túlzott erőt vagy éles szerszámokat, amelyek megkarcolhatják vagy megsérthetik az alumínium bilincseket, a panelkeretet vagy a rögzítősínt.
• Rendszeresen ellenőrizze a rendszert: A napelem rendszeres karbantartása során ellenőrizze a bilincseket, csavarokat, anyákat és a síncsatlakozásokat, hogy nincs-e rajta lazulás, korrózió, deformáció vagy egyéb sérülés. Szükség esetén cserélje ki a sérült alkatrészeket.

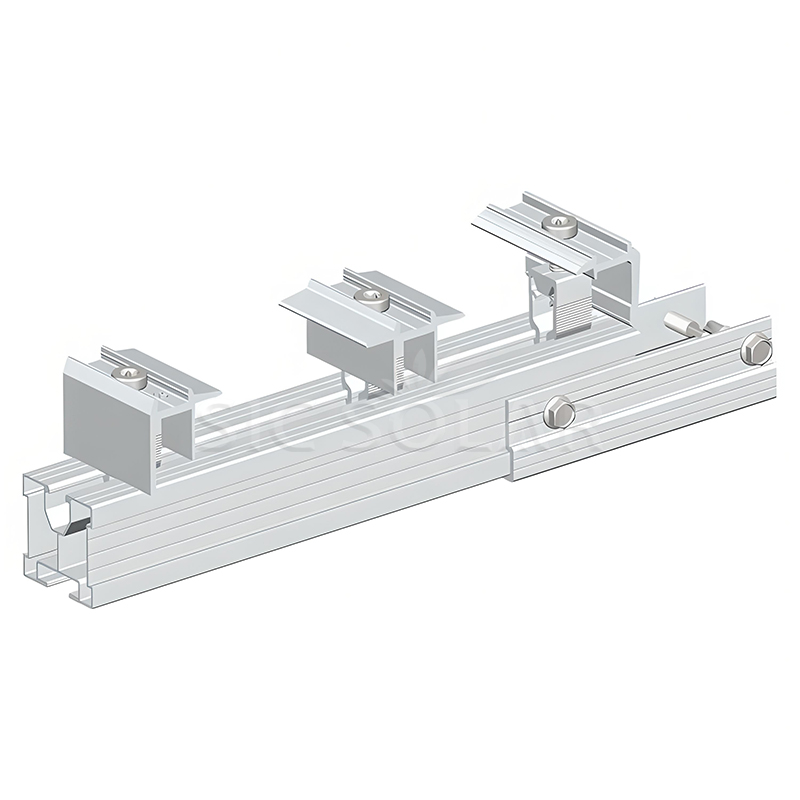

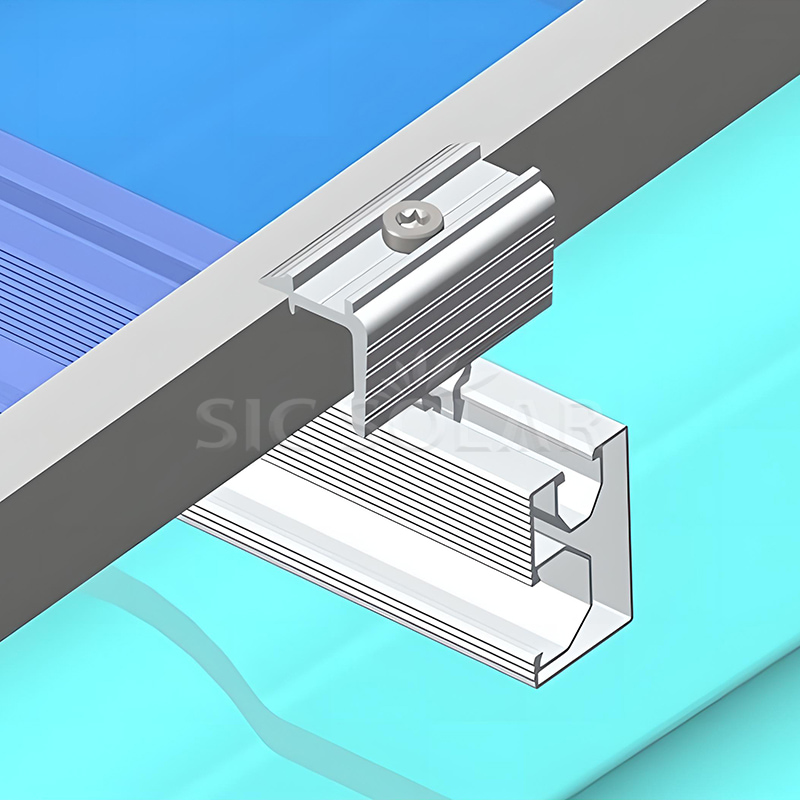

Telepítési kijelző

Részletek

Csomag

A Quick Mount Solar End Clamp szabványos csomagolási és szállítási módokat használjuk. Ha azonban speciális csomagolási követelményei vannak, egyeztethetünk a gyárral a termék csomagolásában és szállításában az Ön specifikációinak megfelelően.
