Napelemes sínvég bilincs

A napelemes sín végbilincs a napelemsor külső szélére van felszerelve, hogy a modulkeretet szilárdan a rögzítősínhez rögzítse. Kompatibilis alumínium sínekkel működik, hogy stabil kapcsolatot hozzon létre a panel és a szerelőszerkezet között. Különböző méretű bilincsek használhatók a panel keret vastagságától, a sínprofiltól és a projekt követelményeitől függően.

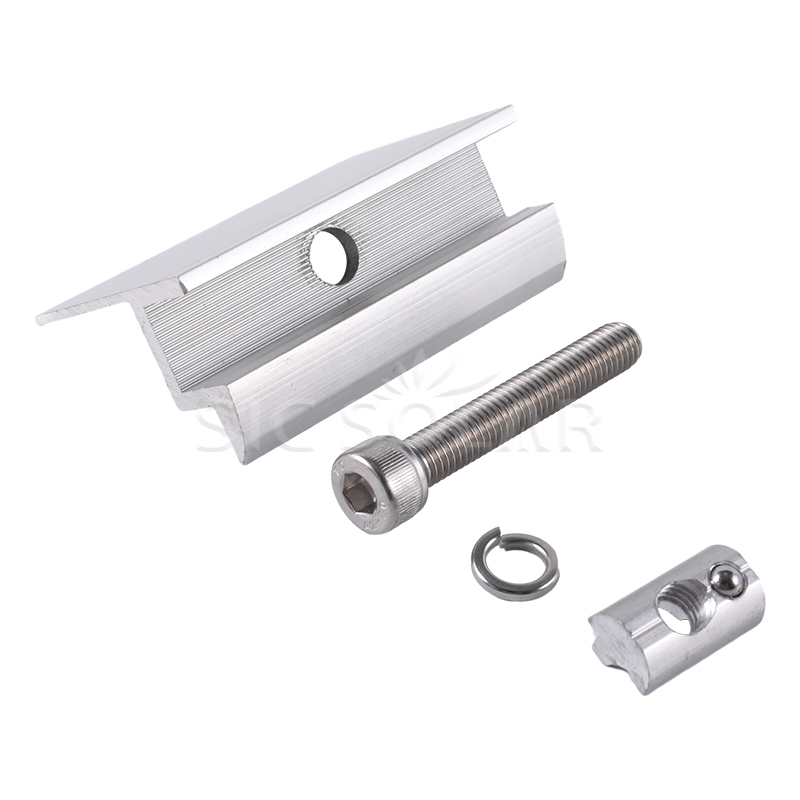

Alkatrészek

Paraméter (specifikáció)

Telepítési lépések

• A Solar Rail felszerelése: Szerelje fel a síneket a projekt elrendezésének megfelelően. Ellenőrizze, hogy megfelelően vannak-e beállítva és szilárdan rögzítve.
• A napelem elhelyezése: Helyezze a panelt a sínekre, és igazítsa a tervezett elrendezéshez.
• Helyezze el a végbilincset: Helyezze a végbilincset a panel keretének külső széléhez.
• Helyezze be a rögzítőelemet: Csúsztassa vagy helyezze be a rögzítőelemet a kompatibilis síncsatornába.
• Állítsa be a bilincset: Helyezze a bilincset a helyére, hogy megfelelően illeszkedjen a panel keretéhez és a jóváhagyott rögzítési területen belülre.
• Húzza meg a rögzítőelemet: Húzza meg a rögzítőelemet a gyártó által javasolt nyomatékkal.
• Végezze el az utolsó ellenőrzést: Ellenőrizze a panel beállítását, és győződjön meg arról, hogy a bilincs szilárdan tartja mind a modul keretét, mind a sínt.

Telepítési óvintézkedések

• Ellenőrizze, hogy a bilincs illeszkedik-e a panel keret vastagságához.
• Győződjön meg arról, hogy a bilincs és a sínprofil kompatibilis.
• A végső meghúzás előtt megfelelően igazítsa be a panelt.
• Használja a szerelési rendszerhez előírt megfelelő rögzítőelemeket.
• A telepítés során kövesse az ajánlott nyomatékértéket.
• Ne húzza túl, mert a túl nagy nyomás károsíthatja a panel keretét.
• Soha ne használjon repedt, sérült vagy deformált bilincseket vagy rögzítőket.
• A panelek felszerelése előtt győződjön meg arról, hogy a sínek biztonságosan fel vannak szerelve.

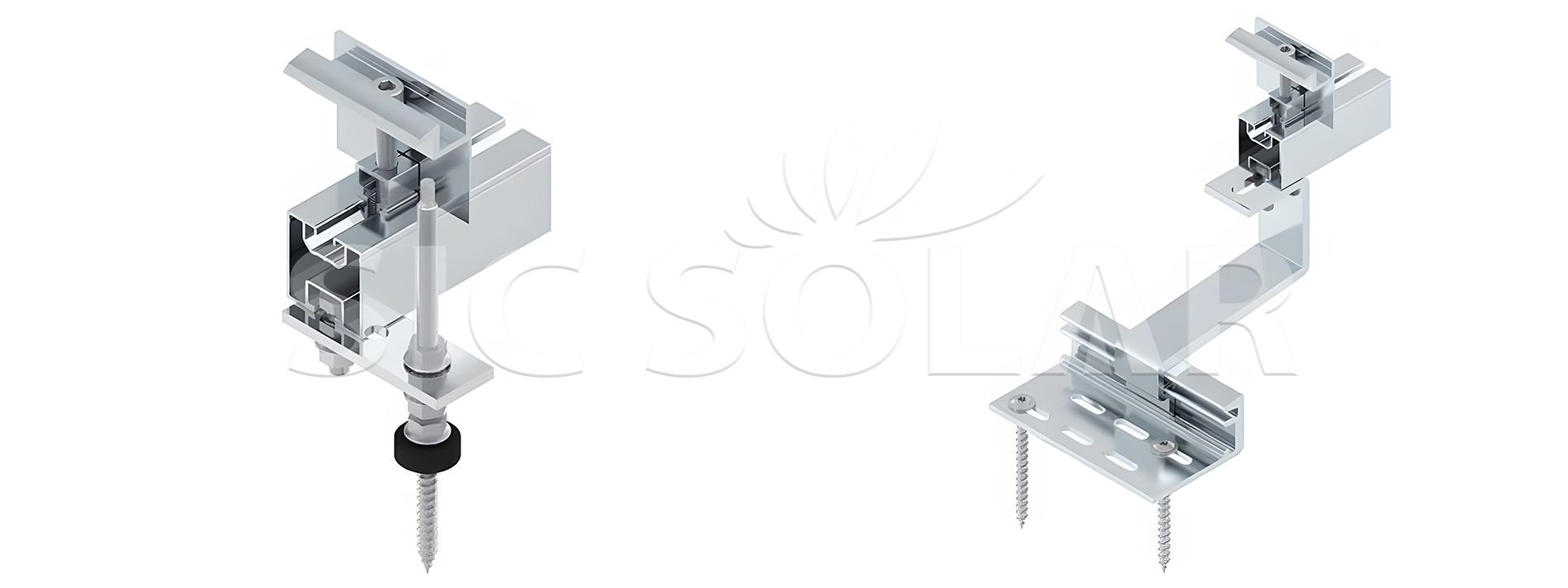

Alkalmazási forgatókönyv

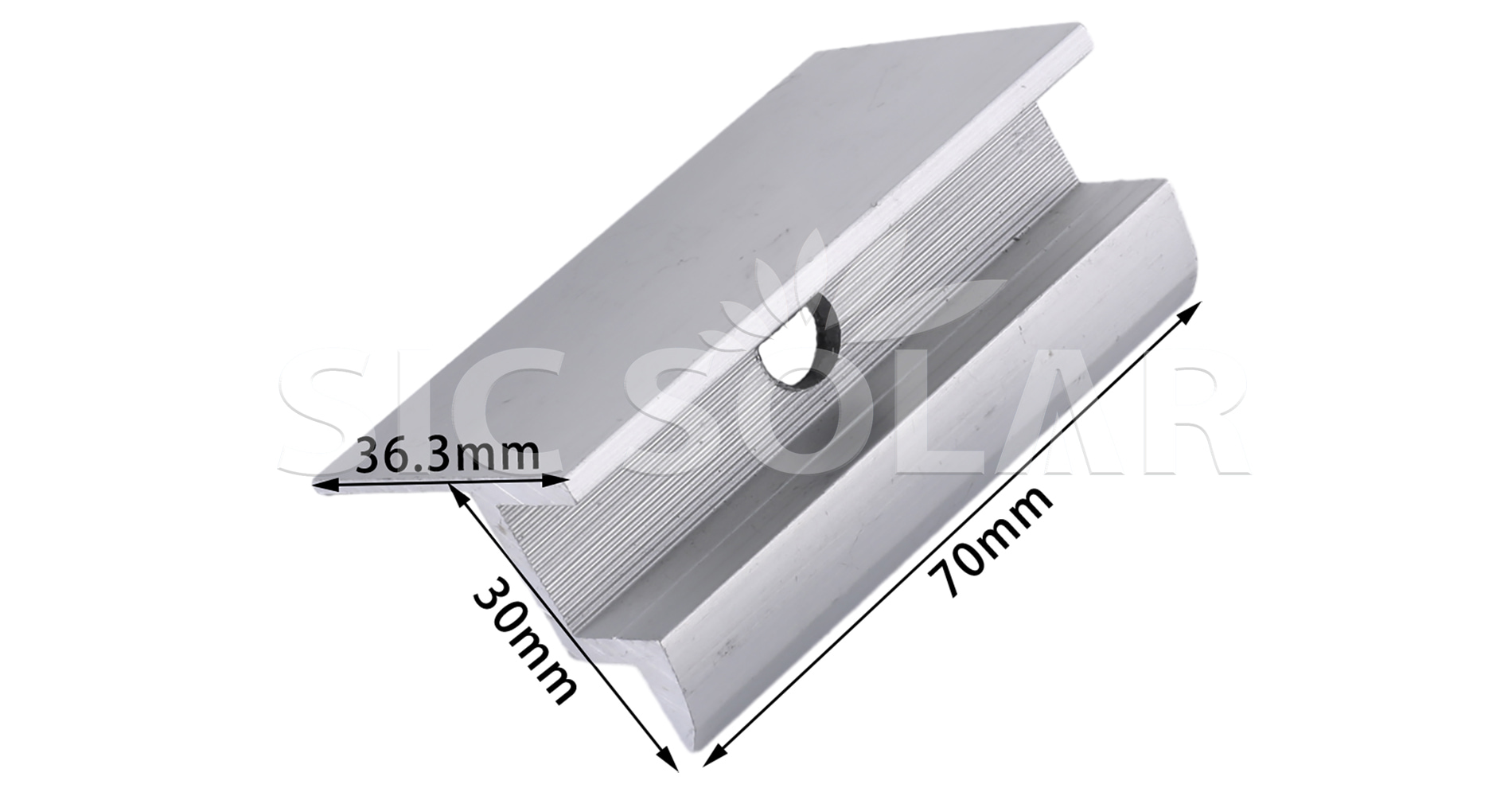

Részletek

Csomag

A Solar Rail End Clamp szabványos csomagolási és szállítási módokat használjuk. Ha azonban speciális csomagolási követelményei vannak, egyeztethetünk a gyárral, hogy csomagoljuk és szállítsuk a terméket az Ön specifikációinak megfelelően.
