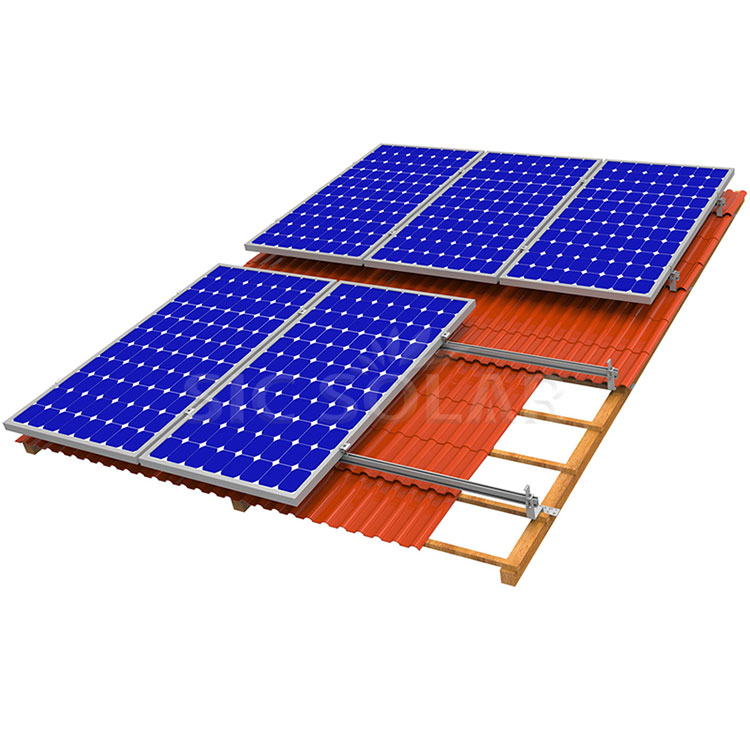

A napelemes rendszer cseréptetőre való korszerűsítése alapos megfontolást igényel. A nem megfelelő rögzítési rendszer kiválasztása szivárgáshoz, károsodáshoz vagy nem megfelelő teljesítményhez vezethet. A megfelelő rögzítési rendszer kiválasztása számos szempontot igényel. Ez az útmutató kiemeli a kulcsfontosságú tényezőket. CsatlakozikSIC napelemahogy feltárjuk a legfontosabb kiválasztási kritériumokatNapelemes tetőcserepek.
Tetőcserép típusa és alakja: A cserép adott alakja, mérete, súlya és anyaga (pl. agyag, beton, pala vagy kompozit) határozza meg a szükséges szerelési rendszer kialakítását.
Szerkezeti integritás és terhelési besorolás: A rendszerelemeket az adott hely alapján kell kiválasztani, és meg kell felelniük a helyi szél-, hó- és szeizmikus terhelési követelményeknek a normál működési feltételek biztosítása érdekében.
Vízszigetelés és hosszú távú védelem: A napelemes tetőcserepeknek meg kell őrizniük a tető időjárásállóságát, évtizedeken át meg kell akadályozniuk a szivárgásokat, amelyek megzavarhatják az egész napelemes rendszert.
Telepítési hatékonyság: Az előre összeszerelt alkatrészek és az intuitív kialakítás jelentősen csökkenti a munkaidőt és a bonyolultságot.
A rendszer élettartama és garancia: Az alkatrészeknek korrózióállónak kell lenniük, és megbízható garanciával kell rendelkezniük.
Csempe típusa és mérete: Ismerje meg azt a minimális/maximális csempehosszt, szélességet és vastagságot, amelyet a rendszer el tud fogadni.
Hook Design: A termék anyaga, horogprofil és csatlakozási mód az adott csempeprofilhoz szabva.
Villogó rendszer:Napelemes tetőcserépmegköveteli az integrált tömítési kialakítást és az aljzattal való kompatibilitást.
Anyag összetétel:
Sín: 6005-T5 alumíniumötvözet (AA-M10-C22 vagy magasabb szintre eloxálva a fokozott korrózióállóság érdekében).
Bilincs: 6005-T5 alumíniumötvözet vagy AISI 304/316 rozsdamentes acél.
Csavarok és anyák: Minimum AISI 304 rozsdamentes acél; Az AISI 316 zord tengerparti környezetekhez ajánlott. Mechanikai szilárdság:
Nyomvonal szakítószilárdsága: ≥ 230 MPa
Sín folyási szilárdsága: ≥ 190 MPa
Terhelhetőség:
Szélterhelés: Akár 60 m/s (216 km/h vagy 134 mph), a konfigurációtól és a helyi szabványoktól (EN 1991-1-4, ASCE 7, AS/NZS 1170.2) függően.
Hóterhelés: Általában 1,0 kN/m² – 1,5 kN/m² (körülbelül 100 kg/m² – 150 kg/m² vagy 20,9–31,4 psf), nagyobb terhelések is elérhetők.
Sínszakaszok: Általában szabványos hosszúságban kapható, de az egyedi igényeknek megfelelően a helyszínen könnyen vágható.
Telepítési dőlésszög: Állítható dőlésszög (általában 5°-tól 35°-ig) dőlésszögű konzol segítségével.
Tetődőlés-kompatibilitás: Kompatibilis a közösNapelemes tetőcserépdőlésszögek (például 15° és 60° között).
Modul kompatibilitás: Univerzálisan kompatibilis a szabványos PV modulkeretekkel (keretes modulokkal), különféle modulvastagságokhoz tervezett szorítóprofilokkal.
| Funkció kategória | Termékleírások | Haszon |
| Elsődleges anyagok | Sínek: 6005-T5 alumíniumötvözet, eloxált (AA-M10-C22/AAMA 611) kampók/bilincsek: AISI 304 vagy 316 SS / alumínium ötvözet | Kivételes szilárdság/tömeg arány, kiváló korrózióállóság a 25+ éves élettartamért. |
| Kompatibilitás | Széles választék: Beton, Agyag profilok (Roman, S, Mission), Pala. Egyedi horgok kaphatók. | Sokoldalú megoldás különféle globális tetőfedési stílusokhoz. Minimalizálja a projekt bonyolultságát. |
| Betöltési teljesítmény | Szél: Akár 60 m/s (EN 1990, AS/NZS 1170, JIS, ANSI tanúsítvánnyal) Hó: 1,5+ kN/m²-ig konfigurálható | Szélsőséges időjárási körülmények közötti biztonságra tervezték, és megfelel a szigorú nemzetközi szerkezeti szabványoknak. |
| Vízszigetelés | Integrált vakgallér (alumínium vagy SS), EPDM tömítések, kompatibilis a legtöbb alátéttel. | Garantált hosszú távú időjárásálló integritás, amely megakadályozza a szivárgásokat és a tetőkárosodást. |
| Telepítés | Előre összeszerelt alkatrészek, szerszám nélküli középső bilincsek (opciók), könnyű sínek, részletes kézikönyvek és videók. | Csökkenti a telepítési időt 30%-kal+, csökkenti a munkaerőköltségeket, minimalizálja a helyszíni hibákat. |
| Műszaki megfelelőség | Teljesen CE, TUV SUD, ISO 9001:2015 tanúsítvánnyal rendelkezik. Átfogó tesztjelentések. | A globális piacra jutás biztosított. Szigorú minőség-ellenőrzés a K+F-től a gyártásig. |
| Garancia | Termék: 10 év korlátozott garancia Teljesítmény: 25 év szerkezeti élettartamra szóló kötelezettségvállalás | Páratlan bizalom az anyagminőségben és a rendszer hosszú távú megbízhatóságában. |
